컨트롤러(제어장치)

AIR DISPENSING CONTROLLER

공압을 이용한 정량 토출 장치로써 UI 통합 터치스크린 적용으로 누구나 쉽게 작동할 수 있도록 개발되었으며

실린지 정량 토출 뿐 아니라 장비와의 연동도 간편하여 밸브 구동 및 기타 작업에도 사용이 용이함.

(1) 전 원 : AC110~220V±10%, 50~60Hz
(2) 소 비 전 력 : 20W
(3) 사 용 공 기 : 최대 9.9kgf/cm²
(4) 공기압 조절 범위 : 0.1~7kgf/cm²
(5) 토출시간 조절범위 : 0.001초-99.99초
(6) 동 작 Mode : Timed Mode(시간설정 정량토출)
Manual Mode(연속토출)

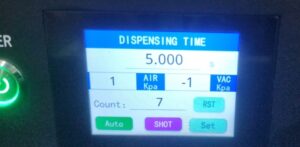

2.7인치 터치스크린 제어
(7) 사 용 온 도 범 위 : -5℃~40℃

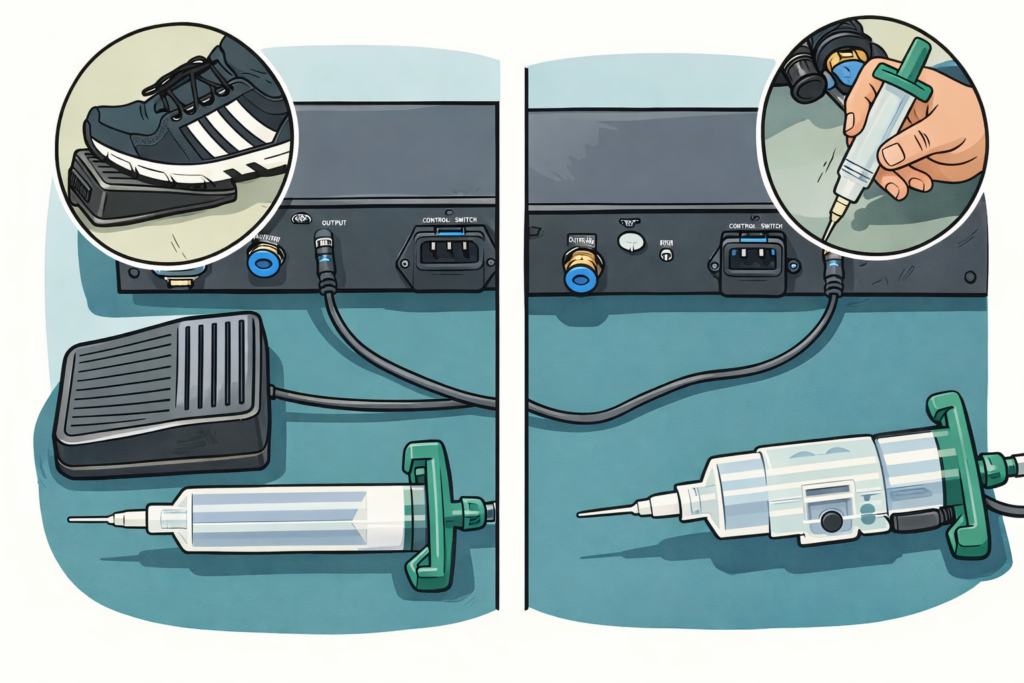

(8)토출 START 신호 : FOOT S/W, 무전압 N.O 접점 입력
(9) 토 출 완 료 신 호 : 무접점 N.O 접점 출력
(10) 외 형 치 수 : 150(W) x 172(D) x 108(H)
(11) 중 량 : 1.5 kg
(12) 표 준 부 속 품 : Foot 스위치, 전원선

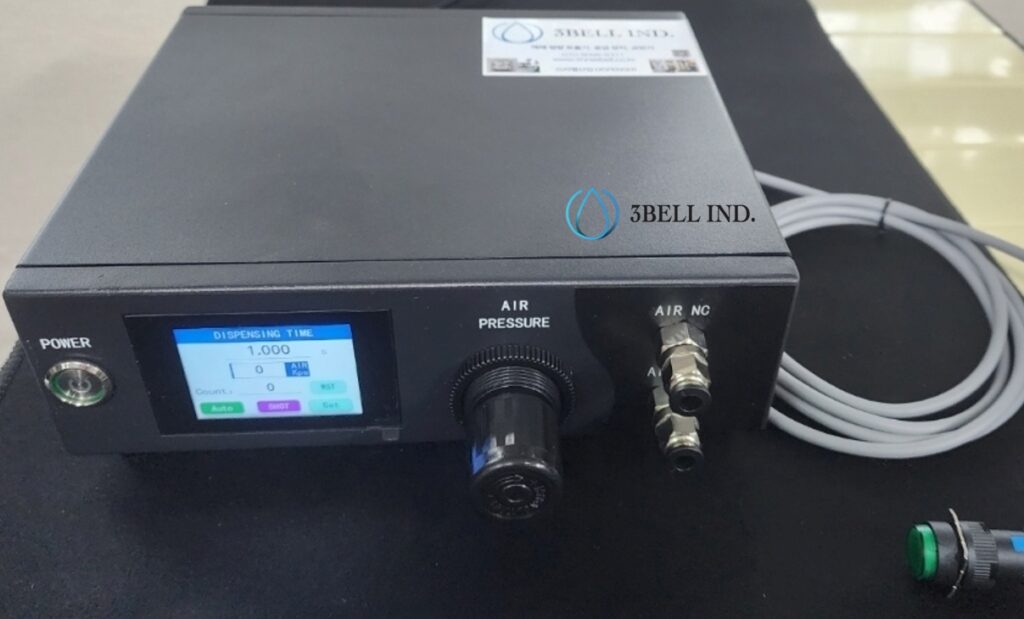

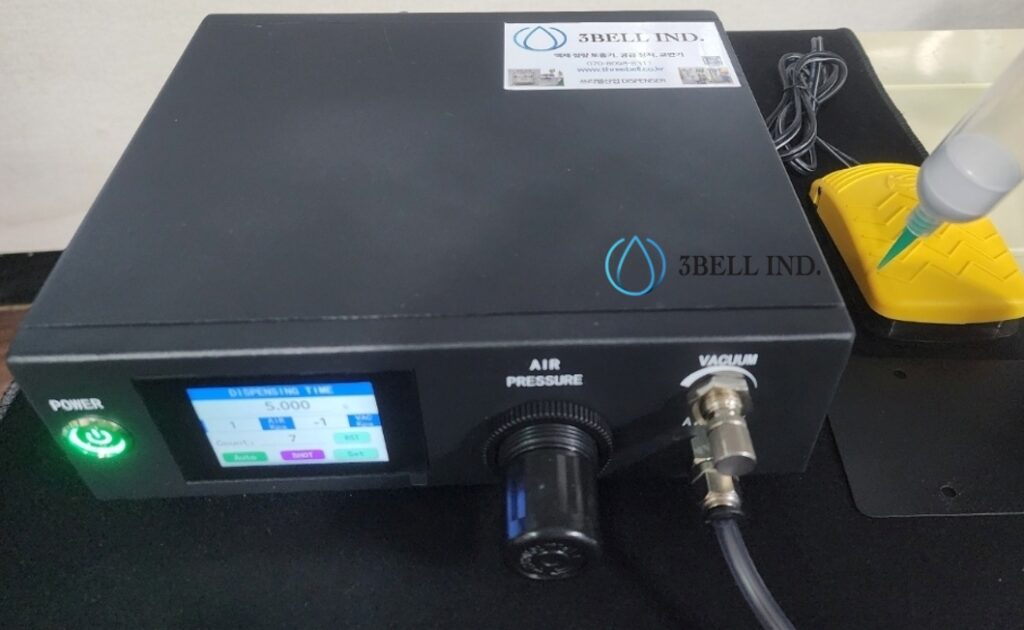

<TDC100S 단동 – BARREL용 / TDC100D 복동 – VALVE용>

외형도 및 메뉴얼 다운로드

https://blog.naver.com/3bell-dispenser/224045490929
